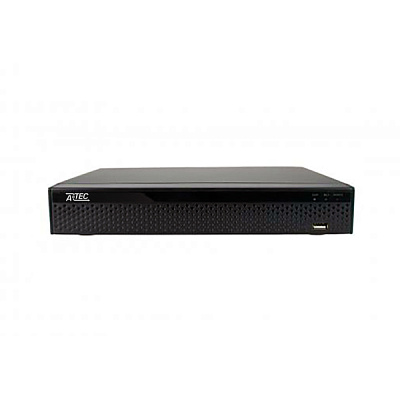

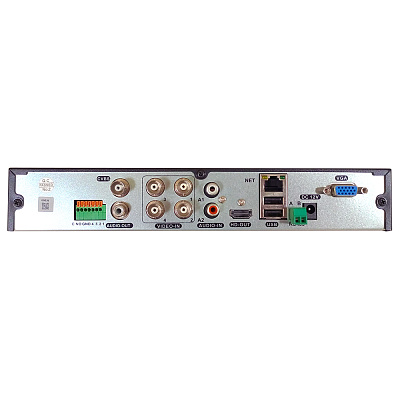

ATEC-UV04-702 — мультигибридный видеорегистратор для построения и модернизации систем на базе аналоговых HD- и IP-камер. Четыре BNC-входа принимают сигналы AHD, CVI, TVI и CVBS, а сетевое подключение позволяет добавлять IP-камеры и переключать регистратор в комбинированный либо полностью IP-режим. В нормальном смешанном режиме базовая конфигурация включает четыре аналоговых канала и два IP-канала до 5 Мп; доступные сочетания меняются вместе с выбранным режимом и разрешением. Входящая пропускная способность составляет до 48 Мбит/с. Запись выполняется на один HDD SATA, приобретаемый отдельно, с применением H.264/H.264+/H.265/H.265+. Два аудиовхода, поддержка четырёх AOC-каналов, четыре тревожных входа, один выход и RS-485 позволяют связать видео, звук и внешние события в одной системе.
ATEC-UV04-702 подходит для объекта с четырьмя существующими аналоговыми линиями, где требуется сохранить коаксиальную инфраструктуру и добавить IP-камеры. Поддержка нескольких аналоговых стандартов помогает использовать камеры разных форматов после проверки их разрешения и частоты записи.
Смешанный и IP-режимы позволяют изменять состав системы без немедленной замены всех камер. При этом количество каналов, разрешение и кадровая частота зависят от выбранного режима, поэтому конфигурацию фиксируют в проекте до установки HDD и настройки архива.
Регистратор имеет IP20 и размещается в сухом защищённом помещении или оборудованном шкафу. В расчёте учитывают предел 48 Мбит/с, ёмкость одного HDD до 8 ТБ и необходимость отдельного тестирования AOC, тревожных входов и RS-485.
Гибридный видеорегистратор выбирают для системы, где используются аналоговые HD-камеры и требуется возможность подключать IP-камеры. Сетевой регистратор NVR работает с IP-видеопотоками через Ethernet. Поэтому выбор зависит от существующей кабельной инфраструктуры, типов камер и плана модернизации объекта.
Аналоговые камеры подключают к BNC-входам, а их формат сигнала и разрешение должны поддерживаться регистратором. IP-камеры подключают через локальную сеть; для них проверяют ONVIF, кодек, разрешение и суммарную пропускную способность. У гибридной модели доступное число каналов и частота записи могут изменяться при переключении между аналоговым, смешанным и полностью IP-режимами.
ATEC-UV04-702 подходит для базовой схемы с четырьмя аналоговыми камерами и возможностью добавлять IP-каналы; режим работы выбирают до настройки записи.
Для аналоговой камеры последовательно проверяют стандарт видеосигнала, разрешение и частоту кадров, которую регистратор поддерживает на соответствующем BNC-канале. Форматы AHD, TVI, CVI и CVBS используют одинаковый тип разъёма, однако это не делает их взаимозаменяемыми без поддержки нужного режима регистратором.
Для IP-камеры сверяют профиль ONVIF, кодек, разрешение, частоту кадров и сетевой битрейт. После подключения оценивают живое видео, запись, воспроизведение и события. Передача звука по коаксиальному кабелю и интеллектуальные функции зависят от конкретного формата и реализации камеры, поэтому их проверяют отдельно.
ATEC-UV04-702 поддерживает AHD, CVI, TVI 2.0/3.0, CVBS и IP. Для IP-подключения заявлены ONVIF S/T; поддерживаемые режимы записи включают аналоговое видео до 5 Мп и режимы 8 Мп Lite, а также IP-видео до 5 Мп.
Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.
Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.
ATEC-UV04-702: предусмотрен один SATA-интерфейс для HDD 2,5 или 3,5 дюйма ёмкостью до 8 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.
Количество камер зависит от выбранного режима. В базовом смешанном режиме регистратор обслуживает четыре аналоговых канала и два IP-канала до 5 Мп. Паспорт также предусматривает сочетание двух аналоговых каналов и семи IP-каналов, а в режиме только IP — до шестнадцати сетевых каналов при поддерживаемых разрешениях.
Переключение режима меняет доступные разрешения, число каналов и частоту кадров. До монтажа составляют точную схему камер, затем выбирают режим и проверяют каждый канал в живом просмотре и архиве. Для IP-части дополнительно контролируют суммарный входящий поток до 48 Мбит/с; для аналоговой части — формат сигнала и частоту записи на BNC-входах.
