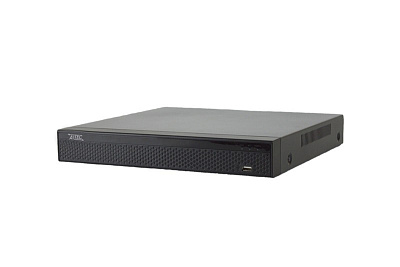

ATEC-UV08-722 — восьмиканальный мультигибридный видеорегистратор для записи от аналоговых HD- и IP-камер. Восемь BNC-входов поддерживают AHD, CVI, TVI и CVBS; смешанные режимы позволяют заменять часть аналоговых каналов IP-камерами, а режим только IP — использовать до 16 сетевых каналов. Для аналоговой записи предусмотрены режимы до 5 Мп Lite с частотой, зависящей от разрешения. Входящая пропускная способность IP-части составляет до 48 Мбит/с. Архив сохраняется на один HDD SATA ёмкостью до 8 ТБ, который приобретается отдельно. Два аудиовхода с поддержкой восьми AOC-каналов, четыре тревожных входа, один выход и RS-485 позволяют использовать регистратор в системе со звуком, внешними событиями и управляемыми камерами.
ATEC-UV08-722 предназначен для объекта с восемью аналоговыми каналами и возможностью поэтапного подключения IP-камер. Он позволяет сохранить BNC-линии, использовать AOC для передачи звука от поддерживаемых камер и организовать удалённый просмотр через сеть.
Смешанные конфигурации дают возможность перераспределять систему между аналоговыми и IP-каналами. При выборе учитывают, что частота записи аналогового видео снижается с ростом разрешения, а IP-режим ограничен входящим потоком 48 Мбит/с.
IP20 требует защищённого внутреннего размещения. Перед вводом в эксплуатацию проверяют выбранный режим каналов, запись на HDD, тревожные входы и выход, RS-485, звук и фактическую глубину архива.
Гибридный видеорегистратор выбирают для системы, где используются аналоговые HD-камеры и требуется возможность подключать IP-камеры. Сетевой регистратор NVR работает с IP-видеопотоками через Ethernet. Поэтому выбор зависит от существующей кабельной инфраструктуры, типов камер и плана модернизации объекта.
Аналоговые камеры подключают к BNC-входам, а их формат сигнала и разрешение должны поддерживаться регистратором. IP-камеры подключают через локальную сеть; для них проверяют ONVIF, кодек, разрешение и суммарную пропускную способность. У гибридной модели доступное число каналов и частота записи могут изменяться при переключении между аналоговым, смешанным и полностью IP-режимами.
ATEC-UV08-722 подходит для системы с восемью аналоговыми линиями и поэтапным переходом на IP-камеры; смешанная конфигурация выбирается по фактическому составу камер.
Для аналоговой камеры последовательно проверяют стандарт видеосигнала, разрешение и частоту кадров, которую регистратор поддерживает на соответствующем BNC-канале. Форматы AHD, TVI, CVI и CVBS используют одинаковый тип разъёма, однако это не делает их взаимозаменяемыми без поддержки нужного режима регистратором.
Для IP-камеры сверяют профиль ONVIF, кодек, разрешение, частоту кадров и сетевой битрейт. После подключения оценивают живое видео, запись, воспроизведение и события. Передача звука по коаксиальному кабелю и интеллектуальные функции зависят от конкретного формата и реализации камеры, поэтому их проверяют отдельно.
ATEC-UV08-722 поддерживает AHD, CVI, TVI 2.0/3.0, CVBS и IP. Для IP-подключения заявлены ONVIF S/T; поддерживаемые режимы записи включают аналоговые режимы до 5 Мп Lite и IP-видео до 5 Мп.
Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.
Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.
ATEC-UV08-722: предусмотрен один SATA-интерфейс для HDD 2,5 или 3,5 дюйма ёмкостью до 8 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.
В аналоговом режиме используются восемь BNC-входов. В смешанном режиме паспорт предусматривает три сочетания: две аналоговые и семь IP-камер, четыре аналоговые и пять IP-камер либо шесть аналоговых и три IP-камеры. В режиме только IP регистратор может обслуживать до шестнадцати сетевых каналов при поддерживаемых разрешениях.
Перед переключением режима фиксируют подключение всех камер и параметры записи. После переключения проверяют, что нужные BNC- и IP-каналы доступны, частота кадров соответствует выбранному разрешению, а суммарный IP-поток не превышает 48 Мбит/с. Затем выполняют контрольную запись и воспроизведение с каждого типа канала.
