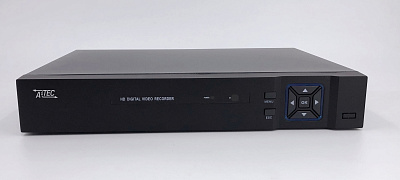

ATEC-UV16-753 — 16-канальный мультигибридный видеорегистратор для систем с аналоговыми HD- и IP-камерами. Шестнадцать BNC-входов поддерживают XVI, AHD, CVI, TVI и CVBS; в смешанном режиме к ним можно добавить до 16 IP-камер и получить конфигурацию до 32 каналов. Максимальное разрешение записи составляет 8 Мп, при этом частота кадров зависит от выбранного разрешения и режима. Входящая пропускная способность IP-потоков — до 80 Мбит/с. Для архива предусмотрены два SATA-интерфейса с общей заявленной ёмкостью до 14 ТБ; накопители приобретаются отдельно. Регистратор поддерживает H.264/H.265, ONVIF профилей S/T, XMEye Pro, два аудиовхода, RS-485 и аналитику движения и захвата лиц на аналоговых каналах.
ATEC-UV16-753 подходит для модернизации системы с шестнадцатью аналоговыми линиями и дальнейшего добавления IP-камер. Смешанный режим до 32 каналов позволяет сохранить существующую кабельную инфраструктуру и расширять систему сетевыми камерами в пределах доступного потока.
Два SATA-интерфейса обеспечивают локальное хранение архива, а HDMI до 4K — вывод многоканальной раскладки на монитор. Детекция движения с классификацией человека и транспорта и захват лиц доступны на аналоговых каналах и требуют проверки на реальной сцене.
Регистратор имеет IP20 и должен размещаться внутри помещения или защищённого шкафа. Ограничениями выбора являются входящий поток до 80 Мбит/с, зависимость частоты записи от разрешения и отсутствие тревожных входов и выходов.
Гибридный видеорегистратор выбирают для системы, где используются аналоговые HD-камеры и требуется возможность подключать IP-камеры. Сетевой регистратор NVR работает с IP-видеопотоками через Ethernet. Поэтому выбор зависит от существующей кабельной инфраструктуры, типов камер и плана модернизации объекта.
Аналоговые камеры подключают к BNC-входам, а их формат сигнала и разрешение должны поддерживаться регистратором. IP-камеры подключают через локальную сеть; для них проверяют ONVIF, кодек, разрешение и суммарную пропускную способность. У гибридной модели доступное число каналов и частота записи могут изменяться при переключении между аналоговым, смешанным и полностью IP-режимами.
ATEC-UV16-753 подходит для системы с шестнадцатью аналоговыми каналами и возможностью расширения до смешанной конфигурации из 32 камер.
Для аналоговой камеры последовательно проверяют стандарт видеосигнала, разрешение и частоту кадров, которую регистратор поддерживает на соответствующем BNC-канале. Форматы AHD, TVI, CVI и CVBS используют одинаковый тип разъёма, однако это не делает их взаимозаменяемыми без поддержки нужного режима регистратором.
Для IP-камеры сверяют профиль ONVIF, кодек, разрешение, частоту кадров и сетевой битрейт. После подключения оценивают живое видео, запись, воспроизведение и события. Передача звука по коаксиальному кабелю и интеллектуальные функции зависят от конкретного формата и реализации камеры, поэтому их проверяют отдельно.
ATEC-UV16-753 поддерживает XVI, AHD, CVI, TVI, CVBS и IP. Для IP-подключения заявлены ONVIF S/T; поддерживаемые режимы записи включают видео до 8 Мп с частотой, зависящей от разрешения.
Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.
Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.
ATEC-UV16-753: предусмотрено два SATA-интерфейса для HDD 2,5 или 3,5 дюйма; общая заявленная ёмкость — до 14 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.
В смешанном режиме регистратор обслуживает до шестнадцати аналоговых камер через BNC и до шестнадцати IP-камер через сеть. Такая конфигурация применяется при расширении существующей аналоговой системы, когда новые зоны переводятся на IP без отключения работающих коаксиальных линий.
До включения режима проверяют стандарты и разрешения аналоговых камер, параметры ONVIF и кодеки IP-камер, а также суммарный сетевой поток. Для ATEC-UV16-753 входящая полоса ограничена 80 Мбит/с, а частота записи уменьшается при высоком разрешении. После настройки выполняют одновременную контрольную запись со всех планируемых каналов, поиск архива и удалённый просмотр через XMEye Pro.
