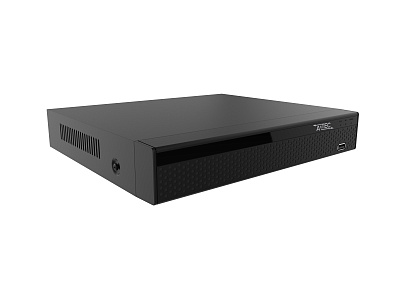

ATEC-NV09-640 — сетевой IP-видеорегистратор для приёма, обработки, записи и хранения видеопотоков от IP-камер. Модель обслуживает до 9 каналов и принимает видео с разрешением до 8 Мп; при 8 Мп запись доступна для восьми каналов с частотой 25 кадров в секунду, при разрешениях до 5 Мп — для девяти каналов с той же частотой. Видеоданные сохраняются на внутренний HDD с интерфейсом SATA, который приобретается отдельно. Кодеки H.264, H.264+, H.265 и H.265+ позволяют выбирать режим сжатия с учётом качества изображения и глубины архива. Для включения в сетевую систему предусмотрены Ethernet, ONVIF профилей S/T, удалённый доступ через CV380 и IPEYE. Регистратор поддерживает аналитику, получаемую от совместимых камер, и предназначен для локального и удалённого контроля системы видеонаблюдения.
ATEC-NV09-640 подходит для небольшой сетевой системы, где требуется централизованная запись от нескольких IP-камер, локальный просмотр через VGA или HDMI и удалённый доступ по сети. Девять каналов позволяют сформировать основную конфигурацию и сохранить отдельный канал для расширения, если первоначально используется восемь камер.
Встроенная поддержка событий от камер помогает организовать поиск и запись по движению или интеллектуальному событию. При проектировании учитывают предел входящего потока 80 Мбит/с, отсутствие тревожных входов, тревожных выходов и RS-485, а также максимальную ёмкость одного HDD до 8 ТБ.
Степень защиты IP20 и паспортная температура указывают на размещение регистратора внутри помещения или защищённого шкафа. Вентиляцию, стабильное питание, сетевое подключение и доступ для обслуживания диска предусматривают на месте установки.
Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.
Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.
ATEC-NV09-640 рассчитан на работу до девяти IP-камер и принимает видео до 8 Мп. Его входящая и исходящая пропускная способность составляет 80/47 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.
Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.
Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.
ATEC-NV09-640: предусмотрен один интерфейс SATA для HDD 3,5 дюйма ёмкостью до 8 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.
ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.
После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.
ATEC-NV09-640 поддерживает ONVIF профилей S/T. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.
После настройки сети добавляют камеры и проверяют изображение на каждом из девяти каналов. Для каналов с разрешением 8 Мп отдельно контролируют фактическую частоту записи и суммарный входящий поток. Затем проверяют расписание, запись по движению или интеллектуальному событию, поиск архива по времени и резервное копирование на USB-устройство либо по локальной сети.
На VGA- и HDMI-мониторах оценивают правильность разрешения и дублирование изображения. Если используется звук, проверяют линейный вход и выход RCA и двустороннюю аудиосвязь. Поскольку тревожные входы, тревожные выходы и RS-485 у модели отсутствуют, связанные с ними сценарии организуют средствами камер или другого оборудования системы.
