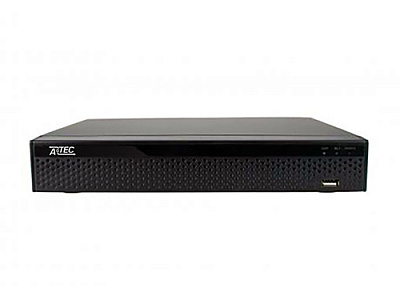

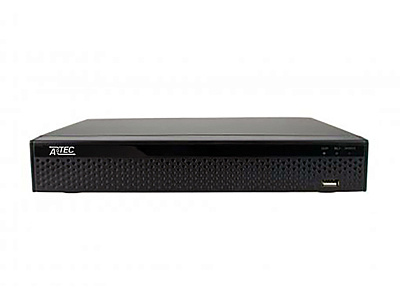

ATEC-NV16-656 — 16-канальный сетевой IP-видеорегистратор для построения системы видеонаблюдения на базе IP-камер. Он принимает видео с разрешением до 12 Мп и записывает потоки всех шестнадцати каналов с частотой до 25 кадров в секунду в заявленных режимах. Входящая и исходящая пропускная способность составляет 160/160 Мбит/с. Для архива предусмотрены два интерфейса SATA, жёсткие диски устанавливаются пользователем и в комплект поставки не входят. Регистратор поддерживает H.264/H.264+/H.265/H.265+, ONVIF профилей S/T/G, локальное и удалённое управление, облачный доступ CV380 и IPEYE. Четыре тревожных входа и один тревожный выход позволяют связать видеозапись с внешними событиями, а перечень поддерживаемой аналитики включает события от совместимых камер.
ATEC-NV16-656 предназначен для систем, в которых требуется одновременная запись до шестнадцати IP-камер с разрешением вплоть до 12 Мп. Симметричная полоса 160/160 Мбит/с важна при одновременном приёме потоков, локальном просмотре и передаче видео удалённым клиентам.
Два SATA-интерфейса позволяют распределить архив между двумя накопителями. Тревожные входы и выход можно использовать в сценариях, где внешнее событие должно быть связано с записью или реакцией оборудования; конкретную схему подключения проверяют по проекту системы.
Регистратор имеет IP20 и предназначен для защищённого размещения. При установке предусматривают вентиляцию, устойчивое питание, сетевой доступ и свободное место для обслуживания HDD; допустимую температуру и влажность сверяют с условиями помещения.
Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.
Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.
ATEC-NV16-656 рассчитан на работу до шестнадцати IP-камер и принимает видео до 12 Мп. Его входящая и исходящая пропускная способность составляет 160/160 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.
Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.
Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.
ATEC-NV16-656: предусмотрено два интерфейса SATA для HDD 3,5 дюйма; поддерживаемая ёмкость накопителя — до 10 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.
ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.
После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.
ATEC-NV16-656 поддерживает ONVIF профилей S/T/G. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.
После подключения внешних датчиков каждый тревожный вход проверяют отдельным контрольным событием. В журнале и архиве должны появиться правильное время, канал и тип события; затем проверяют действие, назначенное тревожному выходу. Такой тест проводят для всех четырёх входов и единственного выхода до передачи системы в эксплуатацию.
События аналитики проверяют после окончательной установки камер. Для пересечения линии, вторжения, парковки и подсчёта задают рабочие зоны, проводят контрольные проходы человека и транспорта и оценивают ложные срабатывания в дневных и ночных условиях. Передачу каждого типа события от камеры к ATEC-NV16-656 проверяют отдельно, поскольку доступность аналитики зависит от совместимости камеры, профиля подключения и настроек.
