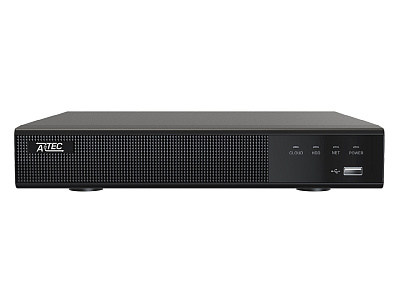

ATEC-NV32-680 — сетевой IP-видеорегистратор для централизованной записи до 32 IP-камер. Модель принимает видео с разрешением до 12 Мп и поддерживает запись заявленных разрешений с частотой до 25 кадров в секунду на каждом канале. Входящая полоса 320 Мбит/с рассчитана на приём многоканального видеопотока, исходящая полоса составляет 160 Мбит/с. Архив размещается на двух HDD с интерфейсом SATA; накопители приобретаются отдельно. Для сжатия используются H.264/H.264+/H.265/H.265+, для подключения камер — Ethernet и ONVIF профилей S/T. Четыре тревожных входа, один тревожный выход, аудиоинтерфейсы и поддержка аналитических событий позволяют включить регистратор в комплексную систему мониторинга.
ATEC-NV32-680 предназначен для многоканальных IP-систем, где необходимо свести до 32 камер на один регистратор и вести локальный архив. Входящая пропускная способность 320 Мбит/с позволяет распределить поток между большим количеством каналов, но итоговую конфигурацию рассчитывают по фактическим битрейтам камер.
Два накопителя SATA, видеовыход HDMI с разрешением до 4K и поддержка сетевого просмотра помогают организовать рабочее место оператора и локальное хранение. Тревожные входы и аналитические события могут использоваться для поиска и реакции на заданные ситуации после проверки совместимости камер.
Корпус IP20 требует размещения в сухом защищённом помещении или шкафу. При проектировании учитывают питание, вентиляцию, температурный диапазон, доступ к дискам и отсутствие интерфейса RS-485.
Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.
Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.
ATEC-NV32-680 рассчитан на работу до тридцати двух IP-камер и принимает видео до 12 Мп. Его входящая и исходящая пропускная способность составляет 320/160 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.
Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.
Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.
ATEC-NV32-680: предусмотрено два интерфейса SATA для HDD 3,5 дюйма; поддерживаемая ёмкость накопителя — до 10 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.
ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.
После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.
ATEC-NV32-680 поддерживает ONVIF профилей S/T. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.
Проверку начинают с таблицы камер: для каждого канала фиксируют разрешение, частоту кадров, кодек и максимальный битрейт. Суммарный входящий поток сравнивают с пределом 320 Мбит/с, а удалённые просмотры и выгрузки архива — с исходящей полосой 160 Мбит/с. Запас необходим для кратковременных пиков и изменения настроек камер.
После подключения включают одновременную запись всех планируемых каналов и контролируют отсутствие пропусков и обрывов. Затем проверяют локальное воспроизведение в требуемом числе окон, поиск по времени и событию, резервное копирование, тревожные входы и передачу аналитики. Такая проверка показывает реальную нагрузку системы точнее, чем сравнение только числа камер и максимального разрешения.
