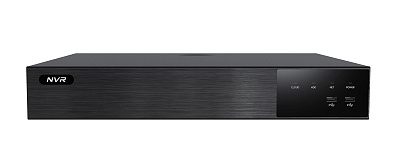

ATEC-NV64-696 — 64-канальный сетевой IP-видеорегистратор для крупных систем видеонаблюдения. Он принимает видеопотоки с разрешением до 16 Мп: для 16 Мп заявлена запись до 20 кадров в секунду на каждом канале, для разрешений до 12 Мп — до 25 кадров в секунду. Входящая и исходящая пропускная способность составляет 384/256 Мбит/с. Для локального архива предусмотрены восемь интерфейсов SATA и один eSATA, жёсткие диски приобретаются отдельно. Два сетевых интерфейса Gigabit Ethernet, ONVIF профилей S/T/G, облачный доступ CV380 и IPEYE обеспечивают включение регистратора в распределённую IP-систему. Модель оснащена 16 тревожными входами, 4 тревожными выходами, RS-485, независимыми видеовыходами и расширенным перечнем аналитических событий.
ATEC-NV64-696 рассчитан на централизованную запись большого числа IP-камер и локальное хранение значительного архива. Восемь SATA-интерфейсов и eSATA позволяют спроектировать дисковую подсистему под требуемую глубину хранения, а крепление для 19-дюймовой стойки упрощает размещение в аппаратной.
Два Ethernet-интерфейса и независимые видеовыходы полезны при разделении сетевых задач и организации нескольких рабочих экранов. Шестнадцать тревожных входов, четыре выхода, RS-485 и поддерживаемые события аналитики дают возможность связать видеонаблюдение с внешними сигналами после проектной проверки интерфейсов.
Регистратор имеет IP20, поэтому его размещают внутри сухого помещения или защищённого шкафа с вентиляцией. При расчёте системы учитывают предел 384 Мбит/с по входящему потоку, 256 Мбит/с по исходящему, энергопотребление самих HDD и доступ для обслуживания всех накопителей.
Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.
Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.
ATEC-NV64-696 рассчитан на работу до шестидесяти четырёх IP-камер и принимает видео до 16 Мп. Его входящая и исходящая пропускная способность составляет 384/256 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.
Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.
Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.
ATEC-NV64-696: предусмотрено восемь SATA-интерфейсов и один eSATA; поддерживаемая ёмкость HDD — до 10 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.
ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.
После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.
ATEC-NV64-696 поддерживает ONVIF профилей S/T/G. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.
Независимые видеовыходы используют, когда на разных рабочих местах требуется показывать разные раскладки камер. Один экран можно выделить для общего обзора, второй — для выбранных тревожных зон или детального просмотра. До ввода системы проверяют поддерживаемые разрешения каждого выхода и нужное число окон в выбранной раскладке.
Тревожные входы принимают сигналы от внешних устройств, а выходы используются для запуска предусмотренной проектом реакции. У ATEC-NV64-696 предусмотрены 16 входов и 4 выхода. Каждый канал проверяют контрольным срабатыванием, после чего сверяют запись, журнал, отображение на нужном мониторе и действие выхода. Доступность аналитических событий от камер проверяют отдельно от физических тревожных цепей.
