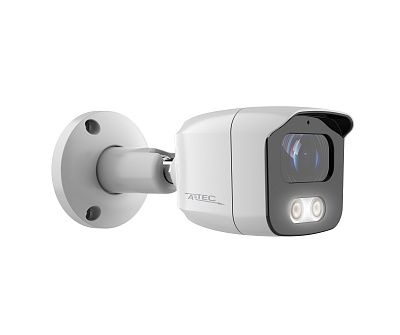

ATEC-H2P-304 — мультиформатная HD-видеокамера 2Мп для передачи аналогового видеосигнала на устройство записи и обработки. Форм-фактор камеры — Цилиндрический камера; матрица — 1/3"CMOS-сенсор. Установлен фиксированный объектив: 2,8 мм; горизонтальный угол обзора — 107°. Для работы при недостаточной освещённости предусмотрена подсветка ИК с дальностью 25 м. Доступные режимы видеосигнала: AHD/TVI/CVI: 2 МП при 30 кадрах в секунду/25 кадров в секунду; CVBS. Исполнение корпуса — Металл, IP67, рабочая температура -40℃ ~ +60℃.
Аналоговое HD исполнение подходит для стационарного наблюдения за выбранной зоной. Разрешение 2Мп и угол 107° сопоставляют с требуемой детализацией: общий обзор и распознавание удалённых объектов требуют разной геометрии кадра.
Подсветка ИК позволяет организовать наблюдение при недостаточном освещении. Фактическую дальность полезного изображения проверяют на объекте, поскольку она зависит от размера зоны, отражающих поверхностей и требуемой различимости.
При подключении регистратор должен поддерживать выбранный формат сигнала, разрешение и частоту кадров. Степень IP67 учитывают вместе с рабочей температурой, местом монтажа и защитой кабельных соединений.
Разрешение аналоговой HD-камеры выбирают вместе с видеорегистратором: он должен принимать соответствующий формат сигнала, разрешение и частоту кадров на нужном канале. Более высокое число мегапикселей увеличивает потенциальную детализацию, но результат зависит от объектива, расстояния до объекта и качества записи.
До установки задают контрольную задачу: общий обзор, обнаружение события, распознавание лица или чтение деталей. Затем проверяют, сколько пикселей приходится на важный объект в дальней части сцены. Номинальное разрешение без учёта расстояния и угла обзора не гарантирует требуемую различимость.
ATEC-H2P-304 формирует изображение 2Мп и имеет горизонтальный угол обзора 107°. Оптика: Фиксированный объектив: 2,8 мм. Эти параметры сопоставляют с геометрией конкретной зоны.
ИК-подсветка нужна для наблюдения ночью и в помещениях без постоянного освещения. При её включении камера обычно переходит в чёрно-белый режим. Паспортная дальность показывает освещаемую зону, однако различимость мелких деталей зависит также от объектива, размера объекта и его положения в кадре.
При монтаже избегают близких стен, козырьков, стекла и других отражающих поверхностей перед объективом. Отражённое ИК-излучение способно засветить изображение, поэтому ночной режим проверяют на реальном объекте после фиксации камеры.
ATEC-H2P-304 использует ИК-подсветку с паспортной дальностью 25 м. Заявленная чувствительность — Цвет: 0.01 lux@F2.0, включен AGC; Ч/Б: 0 люкс с ИК; переключение дня и ночи: Поддержка, Механический ИК-фильтр (ICR).
Код IP состоит из двух цифр: первая показывает защиту от доступа к опасным частям, твёрдых предметов и пыли, вторая — от воды. Значения первой цифры 1–4 относятся к предметам разного размера, 5 означает пылезащищённое исполнение, 6 — пыленепроницаемое. Во второй позиции уровни 1–4 относятся к каплям и брызгам, 5–6 — к водяным струям, 7–8 — к погружению в заданных условиях.
Для открытой улицы обычно рассматривают IP65, IP66 или IP67. IP65 предусматривает защиту от водяных струй, IP66 — от сильных струй, IP67 добавляет стойкость к кратковременному погружению в условиях испытания. Рабочую температуру, конденсат, ультрафиолет и герметизацию разъёмов проверяют отдельно.
IP67 у ATEC-H2P-304 означает пыленепроницаемую оболочку и защиту при кратковременном погружении в условиях испытания. Камеру можно рассматривать для открытой улицы в пределах температуры -40℃ ~ +60℃; разъёмы и кабельные вводы герметизируют отдельно.
Точку установки выбирают по ширине зоны, расстоянию до важных объектов и требуемой высоте наблюдения. Слишком высокий монтаж увеличивает площадь пола в кадре и ухудшает ракурс лица; слишком низкий повышает риск перекрытия обзора людьми и предметами.
Перед окончательной фиксацией проверяют края кадра, засветку от окон и светильников, а также ночное изображение. Для вариофокального объектива сначала устанавливают требуемый угол, затем уточняют резкость на дальней границе зоны.

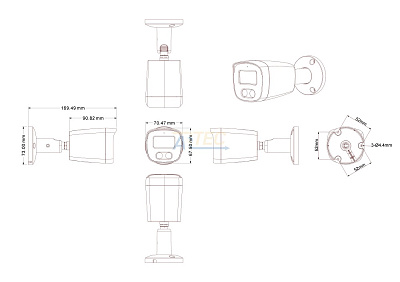

ATEC-H2P-304 выполнена в форм-факторе Цилиндрический камера и обеспечивает горизонтальный угол 107°. Объектив: Фиксированный объектив: 2,8 мм.
После подключения проверяют выбранный формат сигнала, разрешение и отсутствие пропаданий изображения. Затем оценивают границы кадра, резкость в центре и по краям, встречную засветку и качество изображения при минимальном рабочем освещении.
Если используется встроенная подсветка, ночной тест проводят после наступления темноты или при отключённом освещении. Разъёмы, кабель и источник питания проверяют под рабочей нагрузкой.
Для ATEC-H2P-304 контролируют режим 2Мп, зону при угле 107° и работу ИК-подсветки. Переключение и настройки доступны через джойстик.
