ATEC-HS25CHB — мультиформатная HD-видеокамера 2МП для передачи аналогового видеосигнала на устройство записи и обработки. Форм-фактор камеры — Миниатюрная корпусная камера; матрица — 1/2,9"CMOS-сенсор. Оптика камеры; горизонтальный угол обзора — 107°. Встроенная подсветка не предусмотрена, поэтому для съёмки в темноте требуется внешнее освещение. Доступные режимы видеосигнала: AHD/TVI/CVI: 2 МП при 30 кадрах в секунду/25 кадров в секунду; CVBS. Исполнение корпуса — Металл, IP20, рабочая температура -20℃ ~ +60℃.
Аналоговое HD исполнение подходит для стационарного наблюдения за выбранной зоной. Разрешение 2МП и угол 107° сопоставляют с требуемой детализацией: общий обзор и распознавание удалённых объектов требуют разной геометрии кадра.
Модель рассчитана на сцены с достаточным внешним освещением. Перед монтажом проверяют минимальную освещённость в рабочее время и исключают встречную засветку.
При подключении регистратор должен поддерживать выбранный формат сигнала, разрешение и частоту кадров. Степень IP20 учитывают вместе с рабочей температурой, местом монтажа и защитой кабельных соединений.
Разрешение аналоговой HD-камеры выбирают вместе с видеорегистратором: он должен принимать соответствующий формат сигнала, разрешение и частоту кадров на нужном канале. Более высокое число мегапикселей увеличивает потенциальную детализацию, но результат зависит от объектива, расстояния до объекта и качества записи.
До установки задают контрольную задачу: общий обзор, обнаружение события, распознавание лица или чтение деталей. Затем проверяют, сколько пикселей приходится на важный объект в дальней части сцены. Номинальное разрешение без учёта расстояния и угла обзора не гарантирует требуемую различимость.
ATEC-HS25CHB формирует изображение 2МП и имеет горизонтальный угол обзора 107°. Эти параметры сопоставляют с геометрией конкретной зоны.
Камера без встроенной подсветки требует постоянного или управляемого внешнего освещения. При выборе источников света оценивают минимальную освещённость, равномерность света в кадре и отсутствие ярких встречных участков. Паспортная чувствительность показывает порог формирования изображения, но не определяет достаточную детализацию сцены.
На объекте проверяют изображение при минимальном рабочем освещении. Отдельное внимание уделяют лицам и другим важным зонам: их освещённость должна оставаться стабильной без пересвета и глубоких теней.
ATEC-HS25CHB не поддерживает встроенную подсветку. Заявленная цветовая чувствительность — Цвет: 0.01 lux@F2.0, включен AGC; поэтому ночной режим проектируют с внешним освещением.
Степень защиты IP читают по двум цифрам. Первая характеризует защиту оболочки от доступа, твёрдых предметов и пыли: уровни 1–4 соответствуют предметам разного размера, 5 — пылезащищённому исполнению, 6 — пыленепроницаемому. Вторая цифра относится к воде: 1–4 обозначают защиту от капель и брызг, 5–6 — от струй, 7–8 — от погружения в установленных условиях.
Для сухих помещений обычно достаточно IP20 или IP40. Для влажных помещений и защищённых наружных зон рассматривают IP44 или IP54, для открытой улицы — IP65, IP66 или IP67. Код IP не описывает рабочую температуру, образование конденсата и герметичность подключённых разъёмов.
IP20 у ATEC-HS25CHB указывает на исполнение для защищённого размещения. Камеру устанавливают в сухом помещении или другой зоне, соответствующей паспорту, без прямого воздействия осадков и водяных струй.
Точку установки выбирают по ширине зоны, расстоянию до важных объектов и требуемой высоте наблюдения. Слишком высокий монтаж увеличивает площадь пола в кадре и ухудшает ракурс лица; слишком низкий повышает риск перекрытия обзора людьми и предметами.
Перед окончательной фиксацией проверяют края кадра, засветку от окон и светильников, а также ночное изображение. Для вариофокального объектива сначала устанавливают требуемый угол, затем уточняют резкость на дальней границе зоны.

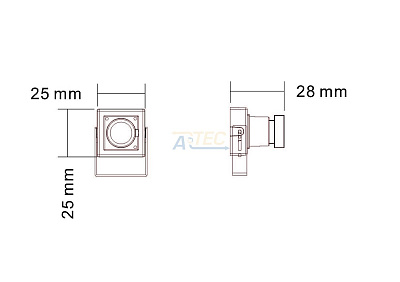

ATEC-HS25CHB выполнена в форм-факторе Миниатюрная корпусная камера и обеспечивает горизонтальный угол 107°.
После подключения проверяют выбранный формат сигнала, разрешение и отсутствие пропаданий изображения. Затем оценивают границы кадра, резкость в центре и по краям, встречную засветку и качество изображения при минимальном рабочем освещении.
Если используется встроенная подсветка, ночной тест проводят после наступления темноты или при отключённом освещении. Разъёмы, кабель и источник питания проверяют под рабочей нагрузкой.
Для ATEC-HS25CHB контролируют режим 2МП, зону при угле 107°. Переключение и настройки доступны через джойстик.
